El Joc del Caos

De jocs n'hi ha de molts tipus, tot i que la majoria requereixen més d'un jugador, n'hi ha que amb una sola persona poden donar per moltes hores d'entreteniment.

Un d'aquests casos és el joc del caos. Un joc orientat a un sol jugador però que pot ser multijugador.

Es necessita un full de paper, un llapis, un regle, un dau i una calculadora (pels més mandrosos).

Es tracta d'agafar un full de paper i marcar-hi tres punts (si pot ser els tres vèrtex d'un triangle equilàter) i a cada un se li assignen dos números de l'1 al 6, un cop marcats es pinta un punt en qualsevol punt del paper. Ara ja tenim el "tauler" preparat.

Com es pot veure en la imatge jo m'he permès el luxe de creuar unes línies pels vèrtex perquè es pugui veure prou bé.

Comencem tirant el dau i valor que surt identifica a un dels 3 vèrtex (a cada vèrtex li hem assignat dos valors). Ara amb el regle s'ha de marcar el punt que es troba a la meitat entre el punt inicial i el vèrtex que ens ha tocat.

Ara tornem a tirar el dau i partint de l'últim punt pintat marquem el punt mig entre el punt i el vèrtex que ha determinat la tirada. I tornem a tirar el dau repetint el procés de marcar el punt mig...

I repetim i repetim...

En arribar als 10 punts ens trobem amb una cosa com aquesta, he canviat el tamany dels punts perquè aviat començaran a acumular-se. Per tant per veure millor les imatges podeu obrir-les.

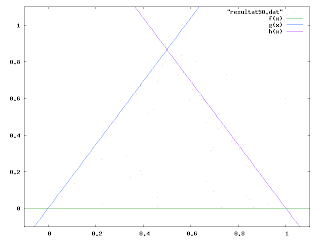

Si es segueix el procés es pot arribar fins a 50 i els resultats són els següents:

Encara no s'hi veu massa cosa però i als 100?
Ara ja comença a veure's cap a on va la cosa, sembla doncs que hi ha unes zones lliures de punts, per comprovar que és així arribarem fins als 500 punts.

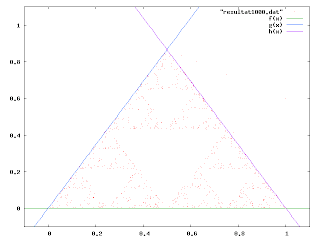

Ara la cosa ja es força clara, aquí hi passa alguna, els punts eviten unes àrees triangulars. Per tant, podem seguir, per exemple fins als 1000:
Més? Doncs 5000
Ara sí que es veu clarament, els punts se situen a sobre del Triangle de Sierpinski que resultaria del triangle delimitat pels tres vèrtex.

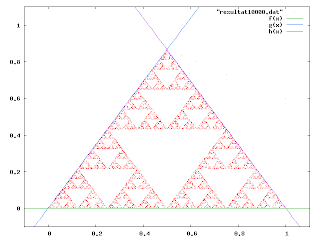

10.000 punts prenen la forma següent

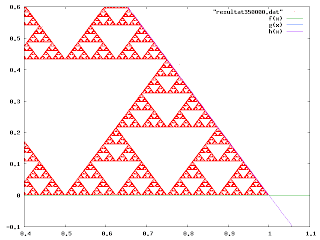

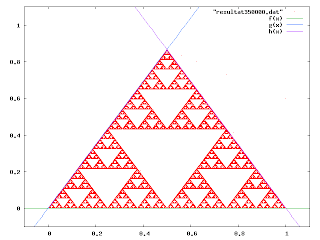

I 50.000Però tot té un límit i el meu ha estat (per falta de ganes) 350.000 punts:Com que no vivim en un món matemàtic no podrem arribar mai al fractal, només en podem donar aproximacions que ens permeten de comprovar l'autosemblança a diferents escales.OUn joc curiós...

Bé, com es pot comprovar a mi em va fer mandra fer-ho sobre paper i ho vaig encarregar a l'ordinador qui molt amablement després de donar-li les ordres pertinents em va calcular els punts en fraccions de segon i després me'ls va representar.

Això ajuda a entendre perquè el món dels fractals i del caos s'han començat a desenvolupar de debò amb l'arribada dels ordinadors, fer coses d'aquestes a mà requereix petites eternitats per una sola persona.
